NYP-10/10高粘度轉子泵設計及耐溫特點
NYP-10/10高粘度轉子泵設計及耐溫特點

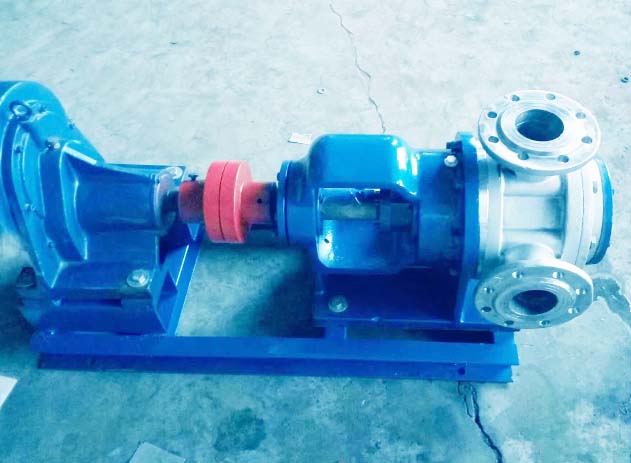

NYP-10/10高粘度轉子泵是根據美國威肯泵演變升級完成,采用多齒設計,輪廓清晰的轉子,輸送粘度較高時做出相對高的作用,下圖是內部構造圖,可以仔細看出設計細節.
NYP-10/10高粘度轉子泵采用40CR鋼材質,大轉子帶動小轉子工作,運轉時候大小轉子中間有15--20mm間隙,進行吸料吸出后間隙封閉,然后當大間隙時候,排出液體。
NYP-10/10高粘度轉子泵轉子式數控加工加工,_了轉子的度,轉子泵裝配要十分小心,關鍵在于間隙調節及密封裝配。
高粘度轉子泵設計有主軸、被軸、大轉子、小轉子、軸承、密封、支架、前蓋、密封、密封壓蓋、保溫蓋、鎖母等設計。
NYP-10/10高粘度轉子泵屬于容積式齒輪油泵,如何滿足高溫條件下使用,下面介紹耐高溫的特點：
a.首先高粘度泵內部設計采用國內密封,耐高溫四氟密封加動力密封設計,國內密封。
b.密封設計在軸承后面,這樣首先經過是軸承,當介質流到密封處時候,動力密封已經將攔截下來,長時間以后動力密封如果損壞,那么四氟密封一道阻攔下來,四氟密封一共3道,這樣就能_密封泄露問題。
c.高粘度泵內部轉子是經過高離子淡化處理過的,高耐溫260度,所以不用考慮轉子。
d.泵內主被軸更耐溫,都是經過高溫?zé)崽幚磉^,耐溫500度。
e.泵采用不銹鋼設計時候,我們通常起名為：不銹鋼轉子泵,耐溫350度_設計沒有問題。
f.泵到260度時候,泵體設有冷卻孔,這時候通過冷水冷卻,_了泵正常運行。
NYP-10/10高粘度轉子泵進出口徑DN50,流量每小時1--13立方/小時,壓力1.0MPA,電機可以采用變頻、定速、無調速等電機，高耐溫260度,_設計_材質可以達到350度。
