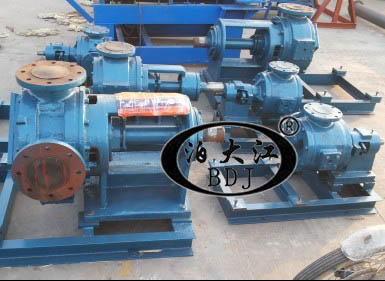

NYP系列內環式高粘度轉子泵

NYP系列高粘度泵結構：有內、外轉子、軸、泵體、前蓋、托架、密封、軸承等部分組成。該保溫泵的密封方式有機械密封和填料密封兩種形式。如果是高溫、高粘稠度及腐蝕性較強的介質，可選用填料密封。

NYP系列高粘度轉子泵輸送易結晶物料時，可在前蓋和泵體上設計帶有保溫夾套，工作時通過蒸汽保溫融化。從主軸外伸端向泵看為順時針旋轉。

NYP高粘度轉子泵優點：

　NYP系列內環式高粘度轉子泵在輸送液體時既平穩又無脈動，同時振動小噪音也低；該保溫泵還具有很強的自吸能力，當正確選用保溫泵零件，可輸送多種有腐蝕性的介質，但要注意其使用溫度可達240℃；并且因?yàn)樗膬?nèi)外轉子轉向相同，造成的磨損小，從而_了使用壽命。保溫泵的流量也因?yàn)楸玫霓D(zhuǎn)速與流量呈線性函數關系也可以進行適當?shù)母淖儭YP高粘度泵_適用高粘稠度介質的輸送。

     NYP系列內環式高粘度轉子泵正排量轉子和隨輪組合體工作中有較好的緩沖作用，能達到低切變、無脈沖的液體輸送。
內齒輪的齒形為冠齒形，內齒泵腔的“通共容積”是由泵體月牙形壁面和兩個液體封閉面的齒輪表面圍成的，在齒輪的不斷旋轉中產生壓力液體，達到輸送的目的。
　　NYP系列內環式高粘度轉子泵具有“強制鎖定”功能可將轉子和軸定位，降低磨損，延長使用壽命。泵設有閥，可保護系統不受超壓的損壞，自動溢流。泵反轉時，應將閥反向安裝，閥螺母須朝向吸油口。

NYP系列高粘度泵用途

NYP系列內環式高粘度轉子泵可用于對重油、瀝青、膠類、樹脂、洗滌劑等物體的輸送。NYP高粘度泵_應用于輸送純凈且有一定粘度的流體，可用于輸送油品如潤滑油、原油等；也可以用來輸送橡膠、瀝青、油漆、粘合劑、染料、涂料、潤滑劑、多元醇、食品、藥品等不含顆粒性雜質的高粘度物料；還可用于輸送PA PB PC PE PS HIPS ABS PP PET PVA等高溫、高粘度聚合物熔體物料。輸送高粘度樹脂，聚氨酯，聚謎，聚乙烯等類似的高粘度物料.

NYP高粘度泵優點：
（1）輸送液體平穩，無脈動，振動小，噪音低。
（2）有很強的自吸_。
（3）正確選用零件材料，可輸送多種有腐蝕性的介質，使用溫度可200℃。
（4）內外轉子轉向相同，磨損小，使用_。
（5）泵的轉速與流量呈線性函數關系，可適當改變轉速來改變泵的流量。
（6）_適用高粘度稠度介質的輸送。

●產品優點：

    1 該高粘度泵(高粘度轉子泵,瀝青輸送泵)主要有內外轉子、軸、泵體、泵蓋、托架、密封、軸承等組成。
2 輸送液體平穩、無脈動、振動小、噪音低。
3 該高粘度泵(高粘度轉子泵,瀝青輸送泵)的轉速與流量呈線型函數關系，可適當改變轉速來改變泵的流量。高粘度泵_適用與高粘度介質的輸送。高粘度泵軸端采用機械密封。
    4 該高粘度泵(高粘度轉子泵,瀝青輸送泵)大限度的防止泄漏。
    5 適于戶外安裝，全封閉的磁力聯軸器腔可以保護外磁體不與潮濕或外部物質相接觸。
    6 該多種標準滑動軸承材質可供選擇：鑄鐵、銅 、石墨、碳化鎢。
    7 標準磁體材料是釹鐵硼合金。可選擇的釤鈷磁鐵允許操作溫度高為250 攝氏度。
    8 可以雙向輸送。
    9 前蓋和磁力耦合屏蔽套的外部加熱夾套是標準的可選部件。
    10 的背拉式設計。
    11 標準法蘭式聯接，可只提供光泵頭。
    12 具有內外套保護。
    13 _權設計的冷卻系統：泵內一體的冷卻循環系統，無需外部冷卻。
    14 動態軸向平衡系統，將軸向載荷減到低，降低功耗并延長使用壽命。
    15 全封閉的磁力聯軸器腔增加性。流動穩定：流量與齒輪轉速成正比，與壓力無關
    ●高粘度齒輪泵(高粘度轉子泵,瀝青輸送泵)產品特點:

1. 流動平穩：沒有脈動和壓力波峰，不會產生管道顫動。
2. 多功能性：僅僅通過調整轉子軸的位置，同一臺泵既可以出來稀釋溶液又可以出來瀝青，糖漿，樹脂，聚合物等高粘度液體。
3. 可逆性：可以通過改變齒輪的旋轉方向使液體反向流動，兩種方向都能充分發揮泵的_
4. 自吸性：由泵產生高真空，允許在大自吸高度實現快速自吸，取決于泵送液體的物理特性（溫度，蒸汽壓力，粘度等）。
5. 建議性：只有兩個活動部件：主動輪和動輪，只有一個軸封。
6. 堅固的重載結構：低轉速。特大球軸承的外部軸承座可以承受軸向和徑向負載。
7. 磨損率低：由于主動輪和從動齒輪不成倍數關系。這就意味著磨損可以被均勻的分散在每個齒輪上。因?yàn)橐粋€(gè)齒輪上的每一個齒輪接觸另一個齒輪上的每一個齒輪的次數一樣。
8. 磨損調節系統：轉子邊緣的磨損可以通過調整轉子軸的位置來補償。這樣，即使在有相當大的磨損的情況下，也可以_泵的穩定性。
9. 維護簡單，維護率低：不用移動泵，管道或泵驅動裝置就可以進行檢查和調節。
10. 互動性：標準組件的設計可實現不同材料和特性零部件之間的替換。例如：有多種軸封系統可供選擇，還可以安裝帶夾套的外殼和軸蓋來代替標準部件。
11. 端口位置可改變：泵殼可在軸承箱上旋轉以從不同位置處吸排液體。
12. 預熱：加熱夾套或是與外殼鑄成一體，或是安裝在端蓋上，或是安裝在填料壓蓋上。
13. 旁路閥：旁路閥安裝在泵上并且容易調節，在有些型號的泵上采取雙重閥并帶加熱夾套。

    ●工作原理 :

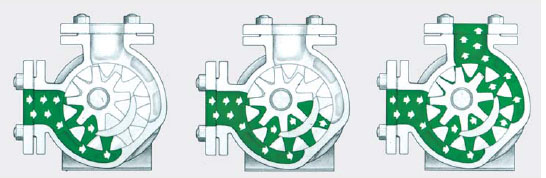

    高粘度泵是內齒輪泵回轉式正位移泵,液體流動由兩個齒輪產生,主動齒輪和從動輪,內齒輪嵌在外齒輪里面,由一個月牙擋板隔開.當齒輪轉動時,液體被吸入到兩個齒輪和月牙擋板圍成的空間里,當齒輪嚙合時, 液體受壓被排除泵外. 因此, 液體流動平穩 , 并且容量大, 結構緊湊.
    專為瀝青設計的夾套泵 :帶有溫度控制的瀝青泵 , 可以在泵啟動前快速將泵內固化的瀝青熔化 . 在支架 , 端蓋和軸承區域均有夾套備選 , 以防瀝青在泵內固化
●NYP高粘度泵(高粘度轉子泵,瀝青輸送泵)參數表（根據實際粘度選擇合適的泵,NYP高粘度齒輪油泵高輸送30萬Cst介質）
