YCB-10/0.6不銹鋼圓弧齒輪泵發往成都
YCB-10/0.6不銹鋼圓弧齒輪泵發往成都
成都市李先生您好：

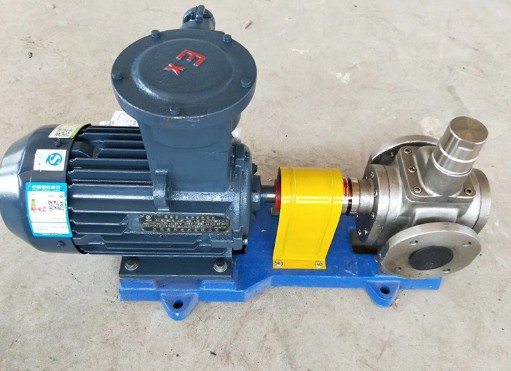

您訂購的 YCB-10/0.6不銹鋼圓弧齒輪泵,按照要求配套防爆電機,泵采用不銹鋼316材質,密封采用_密封,前后蓋采用四氟墊片設計,具有輸送腐蝕性高,食品要求高的場合,整機已經調試完畢,準備發出...
YCB-10/0.6不銹鋼圓弧齒輪泵設有閥作為超載保護，閥全回流壓力為泵額定排出壓力的1.5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但注意本閥不能作減壓閥長期工作，需要時可在管路上另行安裝。
YCB-10/0.6不銹鋼圓弧齒輪泵流量每小時10立方,壓力：0.6---1.6MPA,進出口徑：DN65，電機功率：3KW-6級。
YCB-10/0.6不銹鋼圓弧齒輪泵理論排量為：qth=πb/2(d20-a2-1/3t20-1/3b2tgbgβg)式中 b——齒寬，d0——齒輪頂圓直徑，a——齒輪間隔，t0——基圓節距，bg——圓柱面上的螺旋角，度.
YCB-10/0.6不銹鋼圓弧齒輪油泵未批改標準直齒輪泵每一轉的理論排量為：
gth=2πbm2(z+1-π2/12cos2a)10-3 cm3/r 式中m——齒輪模數，mm; z——齒輪齒數;a——刀具壓力角，度.
齒輪泵的理論流量可按下式核算：
Qth=qthn×10-3L/min 式中n——泵轉速，r/min.
